Tutorial: Arrumando o alerta de Verificar Terceira luz de Freio

Recommended Posts

Boa noite pessoal.

Meu Golf começou a apresentar um alerta no painel, primeiro intermitente, depois contínuo, dizendo para checar a terceira luz de freio.

Como foi extorquido na CCS resolvi corrigir o problema eu mesmo (detalhei a historia nesse post:

Então vamos lá, para resolver esse problema eu precisei de:

2x Chaves de fenda pequenas

1x Cartão de crédito

1x Ferro de solda

1x Multímetro (opcional)

1x Diodo D404

Estranho para solda



Para começar, primeiro precisar remover o break light (terceira luz de freio) do carro. Para isso basta inserir o cartão de crédito até mais ou menos a metade em cada um desses pontos marcados, e puxe-o logo em seguida. Logo que você retirar o cartão, a parte de cima do break light irá sair, sem muito esforço.


Com a parte de cima solta, basta puxar o break light com cuidado pela parte de cima. Com isso ele ficará preso por dois conectores, o do esguicho de água, e o plugue de energia.





Para remover o pluge de energia, basta levantar a trava marcada para cima e puxar o plugue do conector.


Para remover o plugue do esguicho, basta levantar essa presilha e puxar o conector.


Com isso temos o break light fora do carro e pronto para começar a ser aberto.


Para retirar o circuito, primeiro precisamos desencaixar a carcaça externa (vermelha) da carcaça interna (transparente) para que possamos remover o circuito que contêm os LEDs.


Para isso precisamos, com o auxilio das chaves de fenda pequenas, retirar desencaixar essas travas do lado de cima da peça.








Depois retirar essas três travas do lado de baixo. Essas são um pouco mais chatas de tirar, você tem que empurra-las para baixo até ouvir um clique.








Com as travas de cima e de baixo soltas, precisamos puxar a carcaça interna da externa alguns centímetros para fora, o suficiente para que possamos ter acesso as garras que prendem o circuito na parte interna. Note que não é possível remover uma carcaça da outra completamente pois o engate do esguicho de água atrapalha, por isso precisamos puxar uma para fora da outra só o suficiente para ter acesso as garras mesmo.


Agora vem a parte fácil, para remover o circuito basta remove-lo da carcaça interna soltando as garras (superior e inferior) da esquerda para a direita (eu achei mais fácil nessa ordem porque as duas ultimas garras na direita são mais chatas para saírem, principalmente a inferior). Ao todo são 5 pares de garras.

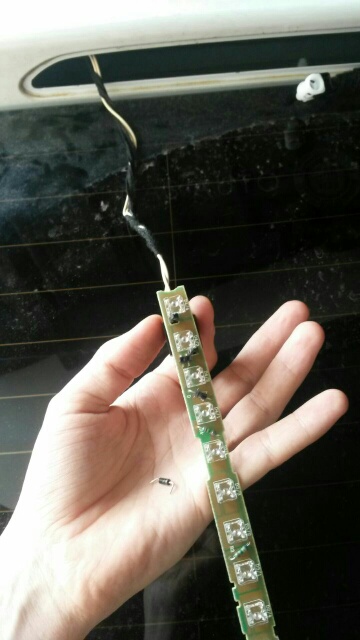

Com a placa de circuito solta, vamos utilizar o multímetro para averiguar o problema. Essa etapa é opcional pois, geralmente, o componente que dá problema é somente o diodo que eu marquei na imagem abaixo.
Para averiguar se o problema é mesmo com o diodo, basta utilizar o multímetro em paralelo com ele, com o negativo do lado da faixazinha branca que ele apresenta. Caso ele não conduza, o problema é nele mesmo.


Com cuidado basta, com o ferro de solda, remover o diodo antigo e colocar o novo (D404) lembrando de manter a faixa branca na mesma posição do diodo antigo. Isso é bem importante pois se inverter a polaridade o diodo não vai conduzir e o problema vai continuar.


Processo finalizado :) Agora, antes de montar tudo de novo, plugue de novo somente o circuito no carro, ligue a ignição e pise no freio para ver se o problema persiste. Caso não, é só montar tudo de novo.



Para montar o circuito na carcaça interna, basta empurrá-lo para dentro a cada par de garras da esquerda para direita.

Para encaixar as carcaça novamente, basta seguir o mesmo procedimento, empurre a interna para dentro da externa nas pontar e centro até ouvir um clique.

Encaixe os dois plugues (do esguicho e de energia), lembrando de fixar o clipe da mangueira do esguicho novamente para não vazar.

Agora pra finalizar, basta encaixar o break light novamente no carro, primeiro apoie a parte de baixo rente a lata, depois aperte a parte de cima até ouvir um clique suave.



E pronto, sem mais avisos chatos.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu não sou participativo aqui mas tenho que agradecer o Gabriel e compartilhar o resultado deste post. Meu Golf comprei a 3 anos, com um ano as vezes ele já apresentava o erro no painel, percebi que a luz estava fraca mas não apagada e não era sempre, porem estava morando no interior e não fui ate uma CCS a tempo hábil e perdi o prazo da garantia. Não me recordo o preço de break light na CCS, mas era uma fortuna! Ha uns 6 meses ele pifou de vez e agora com a dica do Gabriel e R$0,10 CENTAVOS resolveu o problema. Kkkkkk

Só melhorando a informação a respeito do diodo é um 1N4004(1Ax400V) como eu não tinha esse em casa usei um 1N4007(1Ax700V) que tinha em mãos, o que não faz diferença alguma pois o carro não passa dos 14,5 volts....


Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado pessoal pelas dicas acima, também passei pelo mesmo problema, brack light funcionava, as luzes acendiam mais fracas apenas quando pisada no freio e no computador de bordo apresentava o erro de verificar a 3º luz do freio, fiz o procedimento acima de substituição do diodo, fiz o teste de condução antes para ter certeza, com multímetro no modo de teste bipe/diodo, ele tem que conduzir apenas para um lado (um número aproximadamente entre 580 a 640) e do outro lado tem que dar 1, se o diodo conduzir a taxa do número alto pros 2 lados ou se ficar o número 1 para os lados, então ele realmente está com problema, no meu caso ele não conduzia para lado nenhum, obtendo resultado 1 pra ambos os lados, peguei um diodo modelo  1N4007(1Ax700V) como o colega acima falou que serviria igualmente sem problema algum, fiz a troca e o teste logo do diodo logo após a troca e deu certo os testes, lembrando para manterem a faixa branca para o mesmo lado, instalei no veículo e só alegria, na CC o valor da peça completa R$ 530,00, mais mão de obra, obs: não fazem concerto na CC e não vendem somente a placa, obrigado e espero ter ajudado os próximos que tiverem o mesmo problema.
